Cable de consola Cisco

El cable que se utiliza para este tipo de conexión es rollover (también se le conoce como cable de consola Cisco). Se trata normalmente de un cable plano y de color azul lo que ayuda a diferenciarlo del resto de cables de red.

Este cable se conecta al PC por el puerto serie y al dispositivo de red por el puerto de consola. Sin embargo, la mayoría de los portátiles modernos no incluyen el puerto serie, que se excluye para ahorrar espacio y costes. Si este es nuestro caso, necesitaremos un adaptador USB-Serie.

Construyendo el cable de consola Cisco

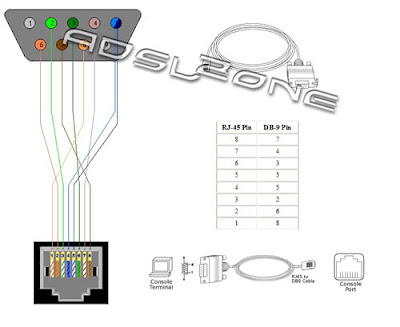

Se necesita un conector RJ45 un conector DB9 hembra y un cable UTP con configuracion Crossover y se requiere soldar con la siguiente configuracion.

RJ45 DB9
8----------------------->7
7----------------------->4
6----------------------->3
5----------------------->5
4----------------------->5
3----------------------->2
2----------------------->6
1----------------------->8

Conclusiones

En esta practica de laboratorio aprendimos a armar un cable de consola Cisco usando un conector RJ45, un DB9 hembra un cable UTP crossover, aparte hisimos la conexion a una PC y un Router Cisco para comprobar su correcto funcionamiento
